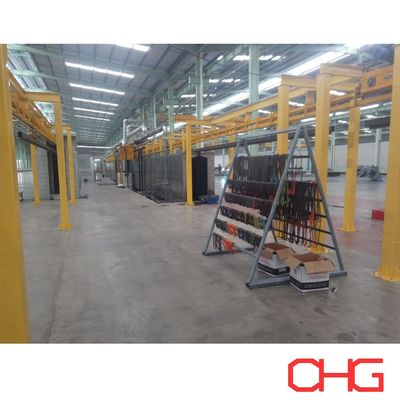

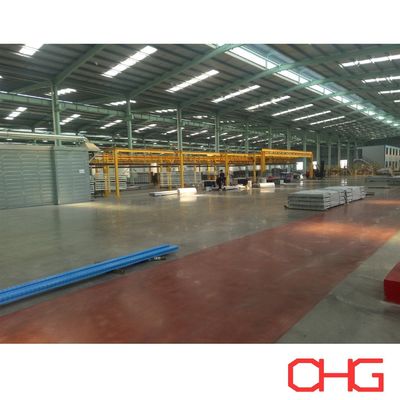

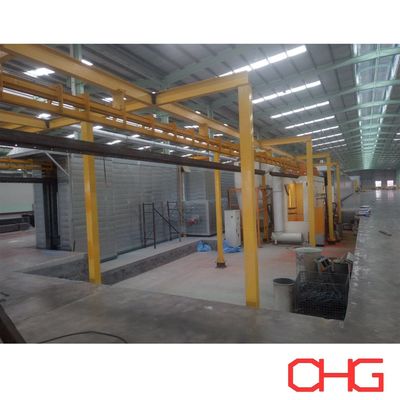

Línea Continua de Recubrimiento en Polvo para Perfiles de Aluminio con Manipulación Manual y Sistema de Tratamiento de Superficie con Transportador Aéreo

Línea de producción de recubrimiento en polvo de perfiles de aluminio con transportador aéreo

Sistema de acabado de superficies personalizado para extrusiones de aluminio

Esta línea de producción de recubrimiento en polvo para perfiles de aluminio proporciona una solución integrada para el acabado superficial de extrusiones de aluminio arquitectónicas e industriales.

El sistema utiliza un transportador aéreo para transportar los perfiles a través de las principales etapas de producción, creando un flujo de trabajo continuo desde el pretratamiento y el secado hasta la aplicación del polvo, el curado, el enfriamiento y la inspección final. La carga y descarga manual permite a los fabricantes manipular perfiles con diferentes longitudes, secciones transversales y requisitos de lote sin introducir complejidad innecesaria en el proceso de manipulación de materiales.

Cada línea de producción está diseñada de acuerdo con los productos de aluminio reales, la producción requerida, las especificaciones de recubrimiento, las condiciones de fábrica y el nivel deseado de automatización.

Configuración del equipo principal

Una línea completa de recubrimiento en polvo para perfiles de aluminio puede incluir:

• Sistema de pretratamiento de superficies de aluminio.

• Secciones de enjuague con agua

• Horno de secado de humedad

• transportador aéreo

• Cabina de pintura en polvo

• Pistolas pulverizadoras electrostáticas automáticas

• Equipo de retoque manual

• Sistema de suministro de polvo

• Equipos de recuperación de polvo.

• horno de curado en polvo

• Sección de enfriamiento

• Control PLC y HMI

• Estaciones de carga y descarga manuales

La configuración final del equipo depende del proceso de producción y de los requisitos de recubrimiento del cliente.

Manejo de materiales aéreos

Los perfiles largos de aluminio requieren un posicionamiento estable y una separación adecuada a medida que avanzan por la línea de producción.

El transportador aéreo se diseña de acuerdo con factores tales como:

• Longitud máxima del perfil

• Sección transversal del perfil

• Peso de la pieza

• Perfiles por percha

• Espaciado de perchas

• Capacidad de línea requerida

• Velocidad del transportador

• Altura libre del taller

• Disposición del equipo

Se seleccionan soportes y puntos de suspensión adecuados para mantener los perfiles estables y al mismo tiempo mantener suficiente acceso para el pretratamiento, la pulverización de polvo y el curado.

Para aplicaciones que requieren acumulación de transportadores o un control de producción más flexible, también se puede considerar un transportador Power and Free.

Pretratamiento de perfiles de aluminio

La preparación de la superficie tiene una influencia significativa en la adherencia y el rendimiento contra la corrosión del recubrimiento en polvo acabado.

Antes de la aplicación del polvo, los perfiles de aluminio se limpian y se tratan químicamente para eliminar contaminantes y establecer una superficie adecuada para el recubrimiento.

Una secuencia típica de pretratamiento de aluminio puede incluir:

Desengrasado → Enjuague → Grabado / Tratamiento Superficial → Enjuague → Tratamiento de Conversión → Enjuague Final

La secuencia real está determinada por la aleación de aluminio, la condición de la superficie, el sistema químico y el rendimiento requerido del recubrimiento.

Limpieza y Desengrase

El aceite, la grasa, el polvo, los residuos de extrusión y otros contaminantes se eliminan de la superficie del aluminio antes de realizar un tratamiento químico adicional.

Grabado y tratamiento de superficies

Cuando sea necesario, se puede incorporar una etapa de grabado o tratamiento superficial relacionado para preparar el sustrato de aluminio para el tratamiento de conversión posterior.

Tratamiento de conversión

Dependiendo de las especificaciones del proyecto, la línea puede utilizar un tratamiento de conversión con cromato o sin cromo adecuado.

El proceso seleccionado ayuda a establecer una interfaz adecuada entre el sustrato de aluminio y el recubrimiento en polvo, al tiempo que contribuye a la protección contra la corrosión requerida.

Enjuague Final

Los productos químicos residuales del proceso se eliminan antes de que los perfiles procedan al secado. Los requisitos del enjuague final, incluida la calidad del agua, se determinan según la química del pretratamiento seleccionada.

Secado húmedo antes de la aplicación del polvo

Después del pretratamiento húmedo, los perfiles de aluminio ingresan a una sección de secado para eliminar la humedad residual de la superficie.

El sistema de secado está diseñado según:

• Dimensiones del perfil

• Espesor de la sección de aluminio

• Velocidad del transportador

• Capacidad de producción

• Proceso de pretratamiento

• Condiciones de secado requeridas

Una superficie de la pieza de trabajo suficientemente seca proporciona las condiciones adecuadas para la posterior aplicación de polvo electrostático.

Aplicación de polvo electrostático

Los perfiles de aluminio preparados entran en la cabina de pintura en polvo, donde se aplica polvo cargado electrostáticamente sobre las piezas puestas a tierra.

Dependiendo de las necesidades de producción, la sección de pulverización puede combinar:

• Pistolas pulverizadoras automáticas

• Reciprocadores

• Pistolas de retoque manuales

• Equipo de suministro de polvo

• Equipos de recuperación de polvo.

Las pistolas automáticas brindan una aplicación repetible durante la producción continua, mientras que el retoque manual se puede utilizar para secciones transversales complicadas, áreas empotradas y ubicaciones que requieren cobertura adicional.

La cantidad y el posicionamiento de la pistola pulverizadora se determinan según la geometría del perfil, la velocidad de la línea, el rendimiento requerido y las especificaciones del recubrimiento.

Recuperación de polvo y gestión del color

El polvo sobrante es recogido por el sistema de extracción y recuperación de la cabina.

La configuración de recuperación adecuada depende de:

• Número de colores en polvo

• Frecuencia de cambios de color.

• Volumen de producción

• Requisitos de recuperación de polvo

• Tiempo de limpieza requerido

• Configuración de la cabina de pintura

Para los fabricantes que producen varios colores, se deben considerar los requisitos de cambio de color durante el diseño inicial de la cabina y el sistema de recuperación.

Curado en polvo

Después de la pulverización, los perfiles revestidos se transportan al horno de curado.

Durante el curado, el polvo se funde, fluye y se reticula para formar la película de recubrimiento terminada.

El sistema de curado está diseñado según los requisitos del fabricante del polvo y las características térmicas de los perfiles de aluminio.

Los factores importantes incluyen:

• Temperatura requerida del metal

• Especificación de curado en polvo

• Sección transversal del perfil y espesor de pared.

• Velocidad del transportador

• Capacidad de producción

• Configuración del horno

• Energía de calefacción disponible

Las condiciones de curado correctas son importantes para lograr la apariencia, la adhesión, las propiedades mecánicas y el rendimiento del recubrimiento a largo plazo requeridos.

Enfriamiento e inspección final

Después de salir del horno de curado, los perfiles revestidos pasan por una sección de enfriamiento antes de su descarga y manipulación posterior.

Luego, los productos terminados pueden inspeccionarse de acuerdo con las especificaciones de calidad requeridas.

Los elementos de inspección típicos incluyen:

• Espesor de película seca

• Aspecto superficial

• Color y brillo

• Adhesión del recubrimiento

• Uniformidad del recubrimiento

• Defectos visibles

Se pueden incorporar pruebas adicionales de acuerdo con los estándares del producto del cliente y los requisitos de uso final.

Aplicaciones típicas

La línea de producción se puede personalizar para productos de aluminio como:

• Perfiles de puertas y ventanas

• Perfiles de muro cortina

• Extrusiones de aluminio arquitectónico

• Perfiles industriales de aluminio.

• Componentes de muebles

• Perfiles decorativos de aluminio.

• Marcos de paneles solares

• Componentes del sistema de construcción

• Extrusiones relacionadas con el transporte

• Productos generales de aluminio.

Debido a que diferentes productos tienen diferentes secciones transversales y requisitos de acabado, el diseño y el proceso de la línea de producción deben desarrollarse en torno a la gama de productos real.

Soluciones personalizadas de recubrimiento en polvo de aluminio

Cada línea de recubrimiento en polvo para perfiles de aluminio está diseñada de acuerdo con las condiciones de producción específicas del proyecto.

Para desarrollar la solución técnica adecuada, la siguiente información es particularmente importante:

• Dibujos o secciones de perfiles de aluminio.

• Longitudes máximas y mínimas del perfil.

• Dimensiones máximas de la pieza de trabajo

• Peso del perfil

• Capacidad de producción requerida por hora o por día.

• Número de perfiles por percha

• Especificación de recubrimiento requerida

• Requisitos de pretratamiento

• Tipo de polvo

• Número de colores

• Frecuencia de cambio de color

• Dimensiones de fábrica y altura libre.

• Fuente de energía disponible

• Condiciones eléctricas locales

• Nivel de automatización requerido

Con base en esta información, podemos diseñar el sistema de pretratamiento, el equipo de secado, el transportador aéreo, la cabina de pulverización de polvo, el equipo de aplicación y recuperación de polvo, el horno de curado, la sección de enfriamiento, el sistema de control y el diseño completo de la línea de producción para satisfacer los requisitos de fabricación del cliente.

Contáctenos con la información de su perfil de aluminio y la capacidad de producción requerida para una propuesta técnica y cotización personalizada.
