Sistema de transportador aéreo de potencia y libre con equipo integrado de elevación y transferencia para diseños complejos de líneas de recubrimiento

Manipulación de materiales aérea personalizada para producción automatizada de pintura

Este sistema de transportador Power and Free con equipo de elevación está diseñado para líneas de producción industrial de pintura que requieren transporte flexible de piezas, transferencia vertical, acumulación y movimiento controlado entre diferentes secciones de proceso.

Al combinar un transportador aéreo Power and Free con equipo de elevación y transferencia, las piezas se pueden transportar no solo horizontalmente a través de la línea de producción, sino también verticalmente donde lo requiera el proceso o la distribución de la fábrica.

Esta configuración es particularmente útil para líneas de pintura que involucran estaciones de carga y descarga, diseños de transportadores multinivel, puntos de transferencia de procesos, tratamiento por inmersión o áreas con diferentes elevaciones de transportadores.

El sistema completo se personaliza según las dimensiones de la pieza, el peso, la capacidad de producción, el flujo del proceso, la altura libre de la fábrica y la disposición del equipo de pintura.

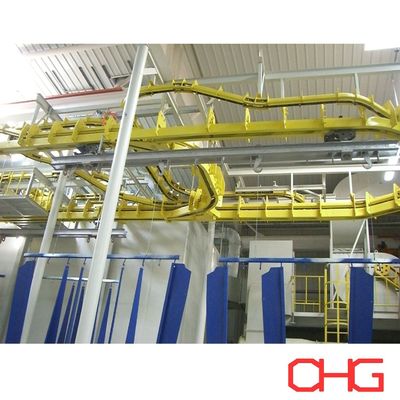

Configuración del transportador Power and Free

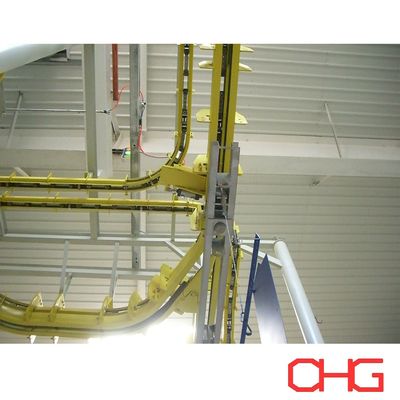

El transportador utiliza pistas de potencia y libres separadas.

La pista de potencia contiene la cadena impulsada que proporciona la fuerza de transporte, mientras que los carros individuales viajan en la pista libre. A través de mecanismos de acoplamiento y liberación mecánicos, los carros pueden moverse de forma independiente dentro del sistema de transportador.

Esta disposición permite que los carros:

• Moverse a través de secciones de proceso continuas

• Detenerse en estaciones designadas

• Acumularse en áreas de amortiguación

• Ser liberados individualmente

• Transferir entre secciones de transportador

• Cambiar rutas donde sea necesario

• Coordinarse con el equipo de elevación

En comparación con un transportador aéreo continuo convencional, esto proporciona una mayor flexibilidad para procesos de pintura con diferentes tiempos de ciclo.

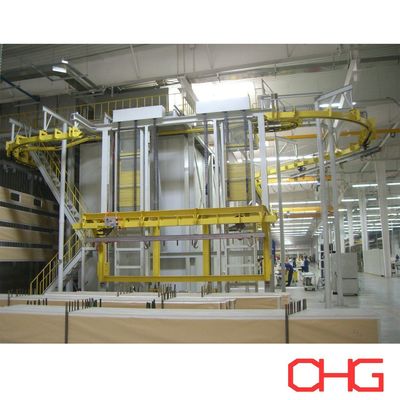

Equipo de elevación integrado

El sistema de elevación proporciona movimiento vertical controlado de carros o piezas en posiciones designadas.

Dependiendo del proceso de producción, se puede incorporar equipo de elevación para:

• Elevar piezas desde el nivel de carga al nivel del transportador aéreo

• Bajar carros para carga o descarga conveniente

• Conectar secciones de transportador a diferentes elevaciones

• Transferir productos entre áreas de proceso

• Soportar procesos de inmersión o sumersión donde sea aplicable

• Adaptar la ruta del transportador a las restricciones de altura de la fábrica

La carrera de elevación, la capacidad de carga, el método de transferencia y la secuencia de operación se diseñan según el proyecto real.

Carga y descarga convenientes

Para piezas grandes, pesadas o difíciles de manipular, la carga directa en un transportador aéreo alto puede ser inconveniente.

Una estación de elevación puede bajar el carro a una altura de trabajo más adecuada para la carga o descarga. Una vez asegurado el producto, el carro se eleva y se transfiere de regreso al sistema de transportador principal.

Esta disposición puede:

• Simplificar la manipulación de piezas

• Reducir el levantamiento innecesario por parte de los operadores

• Mejorar el acceso a carros y colgadores

• Soportar la manipulación de productos más grandes

• Conectar operaciones a nivel del suelo con transporte aéreo

La carga y descarga pueden ser manuales, asistidas por montacargas o coordinadas con otros equipos de manipulación de materiales según las características del producto.

Diseño personalizado de carros y colgadores

Los carros se diseñan según las piezas reales que se transportan.

Las consideraciones de diseño incluyen:

• Dimensiones máximas de la pieza

• Peso máximo

• Número de productos por carro

• Centro de gravedad

• Orientación de suspensión

• Accesibilidad requerida para la pintura

• Espaciado de carros

• Espacio libre del transportador

• Dimensiones de apertura del horno

• Método de carga y descarga

• Requisitos de elevación

Los accesorios y colgadores adecuados ayudan a mantener la estabilidad de la pieza durante el transporte, la elevación, la pulverización, el curado y otros procesos de pintura.

Acumulación y amortiguación de carros

La tecnología Power and Free permite que los carros se acumulen en posiciones designadas sin detener todo el transportador.

Se pueden incorporar zonas de acumulación:

• Antes de las cabinas de pulverización

• Antes de los hornos de curado

• Entre procesos con diferentes tiempos de ciclo

• En las estaciones de carga

• En las estaciones de descarga

• Antes del equipo de elevación o transferencia

• En las áreas de inspección

Esto proporciona amortiguadores de producción y ayuda a coordinar equipos de pintura que operan a diferentes velocidades de procesamiento.

Enrutamiento flexible del transportador

La ruta del transportador se puede personalizar según el proceso de pintura y el espacio de taller disponible.

Donde sea necesario, los cambios y las secciones de transferencia pueden permitir que los carros sigan diferentes caminos dentro de la línea de producción.

Las configuraciones posibles incluyen:

• Rutas de transportador principales y secundarias

• Secciones de derivación de procesos

• Múltiples estaciones de pintura

• Áreas de acumulación separadas

• Puntos de carga y descarga alternativos

• Secciones de transportador a diferentes elevaciones

El enrutamiento flexible puede ser particularmente útil cuando se procesan varios tipos de productos en la misma línea de pintura.

Integración con equipos de producción de pintura

El sistema de transportador y elevación Power and Free se puede integrar con varios procesos y equipos de pintura, que incluyen:

• Sistemas de pretratamiento por pulverización

• Sistemas de pretratamiento por inmersión

• Secciones de secado por humedad

• Cabinas de pulverización de polvo

• Equipos de pulverización de polvo automáticos

• Estaciones de retoque manual

• Equipos de pintura líquida

• Hornos de curado

• Zonas de enfriamiento

• Estaciones de inspección

• Áreas de carga y descarga

El diseño del transportador y la secuencia de movimiento de los carros se coordinan con el flujo completo del proceso durante la ingeniería.

Control y sincronización basados en PLC

El equipo del transportador y de elevación se puede integrar en el sistema de control PLC y HMI de la línea de producción.

Dependiendo de la configuración del proyecto, el sistema de control puede coordinar:

• Movimiento del transportador

• Detección de carros

• Posiciones de parada y liberación

• Secuencias de acumulación

• Operaciones de elevación y descenso

• Mecanismos de transferencia

• Velocidad del transportador

• Enrutamiento de procesos

• Interbloqueo de equipos

• Alarmas de fallas

• Estado operativo

Se pueden instalar sensores y dispositivos de detección de posición en ubicaciones clave para coordinar el movimiento de los carros con el equipo de elevación y pintura.

Seguridad y protección de equipos

Se incorporan medidas de seguridad apropiadas según la disposición del equipo, la carga del carro, la operación de elevación y el entorno de producción.

Dependiendo de la aplicación, el sistema puede incluir:

• Dispositivos de parada de emergencia

• Detección de posición del carro

• Detección de posición de elevación

• Protección contra sobrecarga

• Interbloqueos mecánicos

• Interbloqueos del transportador

• Control anticolisión donde sea necesario

• Protección mecánica

• Alarmas de fallas

• Protección del operador alrededor de las áreas de elevación y transferencia

La configuración detallada de seguridad se determina durante la ingeniería del proyecto.

Principales ventajas

• Transferencia de materiales horizontal y vertical: La combinación de transporte aéreo con equipo de elevación permite que los carros se muevan entre diferentes alturas y áreas de proceso dentro de un sistema de manipulación de materiales coordinado.
• Flujo de producción flexible: El control individual de los carros permite que las piezas se detengan, acumulen, transfieran y continúen según los requisitos reales del proceso.
• Mejor utilización del espacio del taller: El transporte aéreo reduce la ocupación del espacio del suelo, mientras que la transferencia vertical permite desarrollar diseños de transportadores en torno a las condiciones existentes de la fábrica.
• Manipulación de piezas más fácil: Bajar los carros en las posiciones de carga o descarga puede simplificar la manipulación de productos grandes o pesados.
• Amortiguación de producción: Las áreas de acumulación ayudan a equilibrar procesos con diferentes tiempos de ciclo y reducen el impacto de interrupciones temporales.
• Personalizado para diferentes piezas: La capacidad del carro, el diseño del colgador, el equipo de elevación, la disposición de la pista y la lógica de control se diseñan según los productos reales en lugar de basarse en una configuración estándar fija.

Aplicaciones típicas

Los sistemas de transportador Power and Free con equipo de elevación se pueden utilizar en líneas de pintura para:

• Componentes automotrices

• Piezas de maquinaria

• Gabinetes y recintos eléctricos

• Productos HVAC

• Equipos agrícolas

• Muebles metálicos

• Sistemas de almacenamiento

• Productos de acero fabricado

• Componentes industriales grandes

• Productos metálicos generales

La configuración adecuada depende del peso de la pieza, las dimensiones, el proceso de pintura y la capacidad de producción requerida.

Configuración técnica

Soluciones personalizadas de transportador y elevación

Cada sistema de transportador Power and Free se diseña según el proceso de producción del cliente y las condiciones de la fábrica.

La información de ingeniería importante incluye:

• Dimensiones de la pieza

• Peso máximo de la pieza

• Productos por carro

• Capacidad de producción requerida

• Flujo del proceso

• Espaciado de carros

• Requisitos de velocidad del transportador

• Dimensiones de la fábrica y altura libre

• Altura de elevación requerida

• Método de carga y descarga

• Posiciones de acumulación

• Enrutamiento del transportador

• Disposición del equipo de pintura

• Nivel de automatización requerido

Basándonos en estos parámetros, podemos desarrollar una solución personalizada que cubra el sistema de pistas Power and Free, carros, colgadores, equipo de elevación, secciones de acumulación, mecanismos de transferencia, sistema de accionamiento, control PLC, protección de seguridad e integración con la línea de producción de pintura completa.

Contáctenos con la información de su pieza, el proceso de pintura y la disposición de la fábrica para una propuesta personalizada de sistema de transportador y elevación Power and Free.
