Línea de producción de recubrimiento en polvo personalizada Nuestro sistema profesional de transportador aéreo Power and Free

Sistema de recubrimiento automatizado flexible para productos metálicos industriales

Esta línea de producción de recubrimiento en polvo con transportador Power and Free está diseñada para fabricantes que requieren manipulación flexible de materiales, flujo de producción controlado y un rendimiento fiable del recubrimiento en polvo.

El transportador aéreo Power and Free permite que los carros individuales se detengan, acumulen, liberen o transfieran según los requisitos de las diferentes etapas del proceso. En comparación con un transportador continuo convencional, esta configuración proporciona una mayor flexibilidad cuando los productos requieren diferentes tiempos de procesamiento o cuando se manipulan varios tipos de piezas de trabajo en la misma línea de producción.

El sistema de recubrimiento completo se puede personalizar según las dimensiones de la pieza de trabajo del cliente, el peso, la capacidad de producción, los requisitos de recubrimiento, la distribución de la fábrica y el nivel de automatización requerido.

Configuración principal de la línea de producción

Dependiendo de los requisitos del proyecto, una línea completa de recubrimiento en polvo Power and Free puede integrar:

• Sistema de pretratamiento de superficies

• Sección de secado de humedad

• Transportador aéreo Power and Free

• Cabina de pulverización de polvo automática

• Pistolas de pulverización electrostática automáticas

• Estaciones de retoque manual

• Equipo de suministro y recuperación de polvo

• Horno de curado de polvo

• Sección de enfriamiento

• Estaciones de carga y descarga

• Sistema de control PLC y HMI

La configuración del equipo se selecciona según el proceso de recubrimiento real en lugar de utilizar una disposición estándar fija.

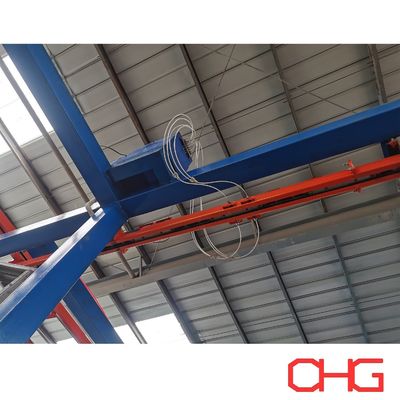

Transportador aéreo Power and Free

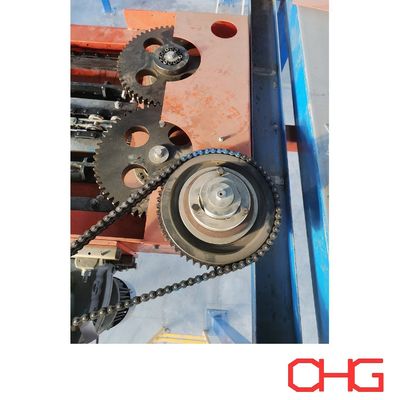

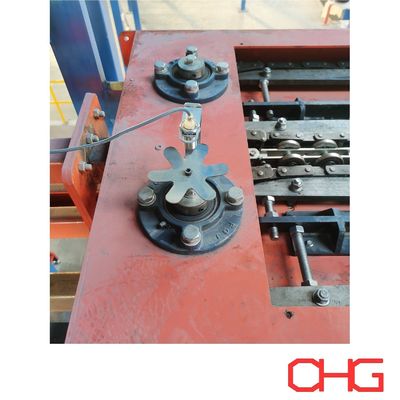

El transportador Power and Free utiliza pistas de potencia y de libre separadas.

La pista de potencia contiene la cadena impulsada, mientras que los carros viajan a lo largo de la pista libre. A través de mecanismos de acoplamiento y liberación apropiados, los carros individuales pueden operar de forma independiente dentro del sistema de transporte general.

Esto permite que las piezas de trabajo:

• Moverse entre diferentes etapas de producción

• Detenerse en posiciones de proceso designadas

• Acumularse en áreas de amortiguación

• Ser liberados según los requisitos de producción

• Transferirse entre secciones del transportador

• Seguir diferentes rutas donde el proceso lo requiera

Esta flexibilidad es particularmente útil en líneas de recubrimiento automatizadas donde el pretratamiento, la pulverización, el curado, el enfriamiento y las operaciones de carga pueden requerir diferentes tiempos de proceso.

Diseño flexible de carros y colgadores

Los carros y colgadores se diseñan según los productos que se recubren en lugar de utilizar un diseño universal.

Los factores importantes incluyen:

• Dimensiones máximas de la pieza de trabajo

• Peso de la pieza de trabajo

• Número de productos por carro

• Orientación de suspensión

• Centro de gravedad

• Espaciado requerido del carro

• Accesibilidad de la pistola de pulverización

• Dimensiones de apertura del horno

• Método de carga y descarga

El sistema puede acomodar diferentes configuraciones de carros, desde componentes industriales más pequeños hasta productos metálicos fabricados grandes y pesados.

Proceso de recubrimiento en polvo automático

Una secuencia de producción típica se puede configurar como:

Carga → Pretratamiento → Secado de humedad → Pulverización de polvo → Curado de polvo → Enfriamiento → Inspección → Descarga

1. Carga

Los componentes metálicos se montan en colgadores o carros adecuados en la estación de carga.

La carga puede ser manual, asistida por montacargas o integrada con otros equipos de manipulación de materiales, según el tamaño y el peso de la pieza de trabajo.

2. Pretratamiento de superficies

Antes de la aplicación del polvo, las piezas de trabajo se someten al proceso de limpieza y pretratamiento químico requerido.

Dependiendo del sustrato y los requisitos de recubrimiento, el proceso puede incluir:

• Desengrasado

• Enjuague con agua

• Acondicionamiento de superficies

• Fosfatado u otro tratamiento de conversión

• Enjuague final

Se pueden considerar configuraciones de pretratamiento por pulverización e inmersión según la geometría del producto y los requisitos de producción.

3. Secado de humedad

Después del pretratamiento húmedo, las piezas de trabajo pasan por una sección de secado para eliminar la humedad residual antes de la aplicación del polvo.

Las superficies secas y debidamente preparadas ayudan a proporcionar condiciones de pulverización electrostática estables y a reducir los defectos de recubrimiento.

4. Pulverización electrostática de polvo

Las piezas de trabajo entran en la cabina de pulverización de polvo, donde las pistolas de pulverización electrostática aplican polvo a las superficies metálicas conectadas a tierra.

Dependiendo del nivel de automatización requerido, la sección de pulverización puede incorporar:

• Pistolas de pulverización automáticas

• Reciprocadores

• Pistolas de retoque manual

• Equipo de suministro de polvo

• Equipo de recuperación de polvo

La pulverización automática proporciona una aplicación repetible en las superficies principales, mientras que el retoque manual se puede utilizar para geometrías complejas, áreas empotradas, esquinas y otras ubicaciones difíciles de recubrir.

5. Curado de polvo

Después de la aplicación del polvo, los carros transportan las piezas de trabajo recubiertas al horno de curado.

Bajo condiciones de calentamiento controladas, el polvo se funde, fluye y se reticula químicamente para formar una película de recubrimiento continua.

Las condiciones de curado se determinan según la especificación del polvo, el material de la pieza de trabajo, el espesor del metal y el rendimiento de recubrimiento requerido.

6. Enfriamiento

Después del curado, las piezas de trabajo se mueven al área de enfriamiento antes de la inspección y descarga.

Se puede seleccionar enfriamiento por aire natural o forzado según la capacidad de producción y el espacio de fábrica disponible.

7. Inspección y descarga

Los productos terminados se inspeccionan según la especificación de recubrimiento requerida antes de retirarlos del transportador.

Los elementos de inspección típicos pueden incluir el espesor del recubrimiento, la apariencia, el color, el brillo, la adhesión y los defectos visibles de la superficie.

Acumulación de carros y amortiguación de producción

Una de las principales ventajas de un sistema Power and Free es la capacidad de crear zonas de acumulación dentro de la línea de producción.

Los carros pueden esperar en posiciones designadas sin detener todo el sistema de transporte.

Se pueden incorporar áreas de amortiguación:

• Antes de las cabinas de pulverización

• Antes de los hornos de curado

• En las estaciones de carga

• En las estaciones de descarga

• Entre procesos con diferentes tiempos de ciclo

• En áreas de espera de producción o inspección

Esto ayuda a coordinar las diferentes etapas de producción y proporciona una mayor flexibilidad cuando ocurren interrupciones temporales en una sección de la línea.

Enrutamiento flexible del transportador

Para líneas de producción que manejan diferentes tipos de productos o requisitos de proceso, el transportador se puede diseñar con funciones de transferencia y enrutamiento.

Dependiendo de la distribución, esto puede permitir que ciertos carros:

• Entren en diferentes secciones de recubrimiento

• Pasen por alto áreas de proceso seleccionadas

• Se muevan a zonas de acumulación

• Se transfieran a rutas de producción alternativas

• Lleguen a diferentes estaciones de carga o descarga

La disposición de enrutamiento real se determina según el proceso de producción del cliente y la distribución del taller.

Control de transportador y proceso basado en PLC

El transportador Power and Free se puede integrar con el sistema de control de la línea completa de recubrimiento en polvo.

Dependiendo del proyecto, el sistema PLC y HMI puede coordinar:

• Operación del transportador

• Movimiento del carro

• Posiciones de parada y liberación

• Zonas de acumulación

• Velocidad del transportador

• Detección de piezas de trabajo

• Enrutamiento del proceso

• Enclavamiento de equipos

• Operación del equipo de pulverización

• Operación del horno

• Alarmas de fallas y monitoreo de estado

Esta integración permite que los equipos de manipulación de materiales y recubrimiento funcionen como un sistema de producción coordinado.

Seguridad y protección del equipo

Se pueden incorporar medidas de seguridad apropiadas según la disposición del transportador, las características de la pieza de trabajo y el entorno operativo.

Estos pueden incluir:

• Dispositivos de parada de emergencia

• Detección de posición del carro

• Protección contra sobrecarga del transportador

• Enclavamientos de equipos

• Protección mecánica

• Alarmas de fallas

• Control anticolisión donde sea necesario

• Protección del operador en áreas de carga y descarga

La configuración de seguridad se determina durante la ingeniería detallada según la línea de producción real.

Ventajas principales

Transporte flexible de piezas de trabajo

El control individual del carro permite coordinar piezas de trabajo con diferentes tiempos de proceso y secuencias de producción.

Flujo de producción eficiente

La acumulación y la liberación controlada de carros ayudan a equilibrar el movimiento de materiales entre las diferentes secciones de la línea de recubrimiento.

Reducción de la manipulación manual

Una vez cargadas en los carros, las piezas de trabajo se pueden transportar automáticamente a través de múltiples procesos de recubrimiento.

Uso eficiente del espacio del taller

La disposición del transportador aéreo deja más espacio libre para equipos de proceso, operadores, mantenimiento y manipulación de materiales.

Adecuado para diferentes productos

Los carros, colgadores, espaciado y enrutamiento personalizados hacen que el sistema sea adecuado para una amplia gama de componentes metálicos.

Automatización ampliable

El transportador se puede integrar con equipos de pulverización automáticos, sistemas de control de procesos y otros equipos de producción según el nivel de automatización requerido.

Aplicaciones típicas

Las líneas de recubrimiento en polvo Power and Free se pueden diseñar para productos como:

• Componentes automotrices

• Gabinetes y recintos eléctricos

• Productos HVAC

• Muebles metálicos

• Estanterías y anaqueles de almacenamiento

• Componentes de maquinaria

• Equipos agrícolas

• Puertas y marcos metálicos

• Productos de acero fabricados

• Componentes metálicos industriales generales

Líneas de recubrimiento en polvo Power and Free personalizadas

Cada línea de producción se diseña en función de los requisitos de fabricación reales del cliente.

La información clave requerida para el diseño del sistema incluye:

• Material de la pieza de trabajo

• Dimensiones máximas

• Peso máximo

• Productos por carro

• Capacidad de producción requerida

• Especificación de recubrimiento

• Requisitos de pretratamiento

• Número de colores y frecuencia de cambio de color

• Dimensiones de la fábrica y altura libre

• Energía de calentamiento disponible

• Requisitos de carga y descarga

• Posiciones de acumulación requeridas

• Nivel de automatización

Basándonos en estos parámetros, podemos desarrollar una solución personalizada que cubra el transportador Power and Free, el sistema de carros y colgadores, el equipo de pretratamiento, la cabina de pulverización de polvo, el equipo de aplicación y recuperación de polvo, el sistema de curado, la sección de enfriamiento, el sistema de control y la disposición completa de la línea de producción.

Contáctenos con la información de su pieza de trabajo y los requisitos de producción para una propuesta y cotización de línea de recubrimiento en polvo Power and Free personalizada.
