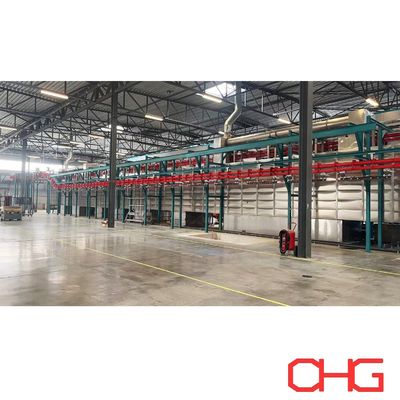

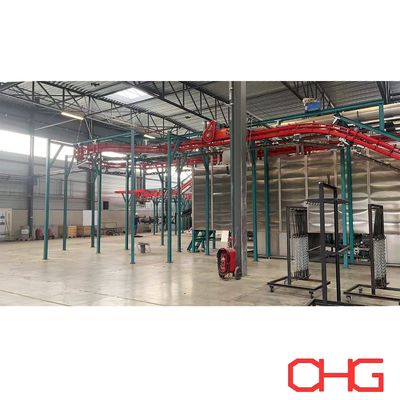

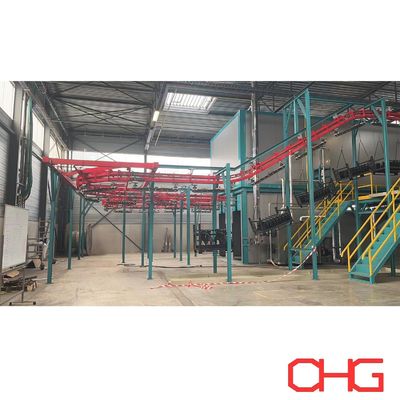

Características del material resistente al calor Sistema de transporte aéreo de potencia y libre personalizado para la línea de recubrimiento de polvo

Sistema de transportador Power and Free para líneas de producción de recubrimientos

Manipulación de materiales aérea flexible para procesos de recubrimiento industrial

Un sistema de transportador Power and Free proporciona transporte flexible de piezas para líneas automatizadas de recubrimiento en polvo, pintura líquida, pretratamiento y otros acabados industriales.

A diferencia de un transportador aéreo convencional de movimiento continuo, el transportador Power and Free separa la vía de arrastre de la vía de los portadores. Esta disposición permite que los portadores individuales se detengan, acumulen, liberen y transfieran según los requisitos de los diferentes procesos de producción.

Para líneas de recubrimiento que involucran múltiples etapas de tratamiento con diferentes tiempos de procesamiento, esta flexibilidad permite coordinar el flujo de materiales sin requerir que cada pieza se mueva continuamente a la misma velocidad.

Cómo funciona un transportador Power and Free

El sistema normalmente consta de dos vías coordinadas:

• Vía de arrastre: Contiene la cadena impulsada continuamente que proporciona la fuerza motriz.

• Vía libre: Soporta los portadores individuales que transportan las piezas.

Mediante mecanismos de acoplamiento y desacoplamiento, los portadores pueden moverse con la cadena impulsada o permanecer estacionarios en posiciones designadas.

Esto permite que diferentes áreas de la línea de producción operen según sus propios requisitos de proceso.

Por ejemplo, los portadores pueden:

• Moverse continuamente a través de secciones de pretratamiento

• Detenerse en estaciones de carga o descarga

• Acumularse antes de una cabina de pulverización

• Esperar antes de entrar en un horno de curado

• Transferirse entre diferentes secciones del transportador

• Seguir diferentes rutas de proceso cuando sea necesario

La configuración real del transportador se diseña según el proceso de recubrimiento, las características de la pieza, la capacidad de producción y la distribución de la fábrica.

Características principales

Movimiento independiente del portador

Una de las principales ventajas de un transportador Power and Free es la capacidad de controlar los portadores individuales de forma independiente dentro del sistema de transportador general.

Los portadores pueden ser:

• Transportados

• Detenidos

• Acumulados

• Liberados

• Indexados

• Transferidos entre secciones de proceso

Esto proporciona una flexibilidad de producción significativamente mayor que un transportador aéreo continuo básico.

Acumulación de portadores

Las piezas a menudo requieren diferentes tiempos de residencia durante el tratamiento de superficies, pulverización, curado, enfriamiento, inspección y otras etapas de producción.

Las áreas de acumulación permiten que los portadores esperen sin detener todo el sistema de transportador.

Esto es particularmente útil para equilibrar el flujo de producción entre equipos con diferentes tiempos de ciclo.

Diseño del transportador aéreo

La instalación del transportador aéreo ayuda a hacer un uso eficiente del espacio disponible en el taller.

El sistema puede transportar piezas por encima de las áreas de producción, dejando más espacio libre para:

• Equipos de pretratamiento

• Cabinas de pulverización

• Sistemas de recuperación de polvo

• Hornos

• Estaciones de operarios

• Almacenamiento de materiales

• Acceso de mantenimiento

El enrutamiento del transportador se puede adaptar a las dimensiones disponibles de la fábrica y la disposición del equipo.

Portadores y colgadores personalizados

El diseño del portador se determina según los productos reales que se transportan.

Los factores de ingeniería importantes incluyen:

• Dimensiones de la pieza

• Peso individual del producto

• Número de productos por portador

• Centro de gravedad

• Orientación de suspensión

• Espaciado requerido

• Accesibilidad del recubrimiento

• Espacio libre del horno

• Método de carga y descarga

Se pueden desarrollar diferentes portadores y colgadores para componentes ligeros, productos fabricados grandes o piezas industriales pesadas.

Enrutamiento de producción flexible

Donde el proceso de producción lo requiera, un transportador Power and Free puede incorporar interruptores y secciones de transferencia para crear diferentes rutas de materiales.

Esto puede ser útil cuando:

• Diferentes productos requieren diferentes procesos de recubrimiento

• Ciertas piezas necesitan omitir una etapa del proceso

• Múltiples rutas de producción comparten equipos comunes

• Se requieren áreas de amortiguación

• Se utilizan diferentes estaciones de carga o descarga

Los requisitos de enrutamiento deben determinarse durante la etapa de diseño de la línea de producción según el flujo de proceso real.

Integración con equipos de recubrimiento

El transportador Power and Free se puede integrar con diferentes secciones de una línea de producción de recubrimiento completa, incluyendo:

• Sistemas de pretratamiento por pulverización

• Sistemas de pretratamiento por inmersión

• Hornos de secado por humedad

• Cabinas de pulverización de polvo

• Equipos automáticos de pulverización de polvo

• Estaciones de retoque manual

• Cabinas de pintura líquida

• Hornos de curado

• Zonas de enfriamiento

• Estaciones de inspección

• Áreas de carga y descarga

La disposición del transportador se coordina con la disposición del equipo para mantener un posicionamiento adecuado de la pieza y una temporización del proceso en toda la línea de producción.

Sistema de control del transportador

El transportador se puede integrar en el sistema de control PLC y HMI general de la línea de recubrimiento.

Dependiendo de la configuración del proyecto, el sistema de control puede gestionar:

• Movimiento del portador

• Funciones de parada y liberación

• Zonas de acumulación

• Velocidad del transportador

• Enrutamiento del proceso

• Enclavamientos de equipos

• Posicionamiento de la pieza

• Secuencia de producción

• Alarmas de fallo

• Estado operativo

Se pueden incorporar sensores y dispositivos de detección en posiciones clave para monitorear la ubicación del portador y coordinar el movimiento del transportador con otros equipos de producción.

Protección de seguridad y operativa

Un sistema de transportador Power and Free requiere protección mecánica y eléctrica adecuada según su disposición y condiciones de operación.

Dependiendo del proyecto, el sistema puede incorporar:

• Dispositivos de parada de emergencia

• Detección de portador

• Protección contra sobrecarga

• Enclavamientos del transportador

• Monitoreo de posición

• Protección mecánica

• Control anticolisión donde sea necesario

• Indicación de fallo y alarma

Los arreglos de seguridad se determinan según la configuración del transportador, las características de la pieza, el entorno operativo y los requisitos aplicables del proyecto.

Ventajas para líneas de producción de recubrimientos

• Temporización de proceso flexible: Los diferentes procesos de recubrimiento pueden requerir tiempos de residencia muy diferentes. El control independiente del portador facilita la coordinación de estas etapas dentro de un sistema de producción.
• Amortiguación de producción: La acumulación de portadores crea amortiguadores entre las secciones del proceso, ayudando a reducir el efecto de las interrupciones temporales en toda la línea.
• Uso eficiente del taller: La disposición aérea reduce la cantidad de espacio ocupado por el equipo de transporte de materiales.
• Reducción de la manipulación manual: Una vez que las piezas se cargan en los portadores, el transportador puede transferirlas automáticamente entre múltiples etapas de producción.
• Adaptabilidad a diferentes productos: Se pueden desarrollar portadores personalizados, arreglos de colgadores, áreas de acumulación y enrutamiento para diferentes familias de piezas.
• Integración con la automatización: El transportador puede comunicarse con equipos de pulverización, hornos, sistemas de pretratamiento y otros equipos de proceso a través del sistema de control de la línea de producción.

Aplicaciones típicas

Los sistemas de transportador Power and Free son ampliamente aplicables a líneas de recubrimiento industrial que procesan productos como:

• Componentes automotrices

• Muebles metálicos

• Armarios y recintos eléctricos

• Productos HVAC

• Componentes de maquinaria

• Equipos agrícolas

• Puertas y marcos metálicos

• Estanterías y anaqueles

• Estructuras de acero fabricadas

• Productos metálicos industriales generales

El sistema se puede diseñar para diferentes dimensiones de piezas y requisitos de carga según el proyecto específico.

Transportador Power and Free vs. Transportador aéreo continuo

El tipo de transportador apropiado debe seleccionarse según la capacidad de producción, las características de la pieza, la temporización del proceso, los requisitos de automatización y el presupuesto del proyecto.

Diseño personalizado de transportador Power and Free

Los transportadores Power and Free se diseñan según la línea de producción real en lugar de seleccionarse como un sistema estándar fijo.

La información de diseño importante incluye:

• Dimensiones de la pieza

• Peso máximo de la pieza

• Productos por portador

• Capacidad de producción requerida

• Requisitos de velocidad del transportador

• Espaciado de portadores

• Método de carga y descarga

• Flujo del proceso

• Posiciones de acumulación requeridas

• Dimensiones de la fábrica y altura libre

• Disposición del equipo

• Enrutamiento requerido

• Requisitos de automatización

Basándonos en estos parámetros, podemos desarrollar una solución de transportador personalizada que cubra la disposición de la vía, el diseño del portador, la disposición de los colgadores, el sistema de accionamiento, las secciones de acumulación, los mecanismos de transferencia, el sistema de control y la integración con la línea de producción de recubrimiento completa.

Contáctenos con la información de su pieza, los requisitos de producción y la disposición de la fábrica para una solución de transportador Power and Free personalizada.
