Línea Completa de Pretratamiento para Limpieza de Superficies Metálicas y Acondicionamiento Químico Previo a la Aplicación de Recubrimiento en Polvo

Sistema automático de pretratamiento por pulverización para líneas de recubrimiento en polvo

Preparación de superficies metálicas industriales antes del recubrimiento en polvo

El sistema de pretratamiento por pulverización es una parte esencial de una línea completa de producción de recubrimiento en polvo. Su función principal es eliminar aceite, suciedad, residuos de procesamiento y otros contaminantes de las piezas de trabajo metálicas mientras prepara químicamente el sustrato para la posterior aplicación del polvo.

Durante la operación, las piezas de trabajo viajan a través de secciones de tratamiento cerradas donde se aplican soluciones de limpieza, enjuague y tratamiento de conversión a través de boquillas rociadoras estratégicamente dispuestas. Un proceso de pretratamiento configurado correctamente ayuda a mejorar la adhesión del recubrimiento en polvo, la protección contra la corrosión y la consistencia general del acabado.

La secuencia del proceso, los productos químicos del tratamiento, el número de etapas, las dimensiones del equipo y los parámetros operativos se pueden personalizar según el material de la pieza de trabajo, la condición de la superficie, la capacidad de producción y el rendimiento del recubrimiento requerido.

Cómo funciona el sistema de pretratamiento por aspersión

Las piezas de trabajo son transportadas a través de una serie de zonas de tratamiento mediante el transportador de la línea de producción. Las bombas hacen circular los líquidos de proceso necesarios desde tanques individuales hasta tuberías de pulverización y boquillas ubicadas alrededor de las piezas de trabajo.

Cada etapa realiza una función específica de limpieza, enjuague o tratamiento químico antes de que los productos pasen a la siguiente sección.

Un proceso típico puede incluir:

Desengrasado → Enjuague con agua → Tratamiento de conversión → Enjuague con agua → Enjuague final → Secado húmedo

Se pueden incorporar etapas de tratamiento adicionales cuando lo requieran las especificaciones del producto o del recubrimiento.

Principales etapas de pretratamiento

1. Desengrase y Limpieza

El primer tratamiento químico elimina la contaminación acumulada durante la fabricación, el mecanizado, el almacenamiento y la manipulación.

Los contaminantes típicos incluyen:

• Aceite y grasa

• Polvo y suciedad

• Fluidos de mecanizado

• Huellas dactilares

• Residuos de fabricación

• Otra contaminación de la superficie

La solución limpiadora se rocía sobre las piezas de trabajo a través de múltiples boquillas para proporcionar un contacto efectivo con las superficies requeridas.

Un desengrasado minucioso crea un sustrato limpio y prepara la pieza de trabajo para el tratamiento químico posterior.

2. Enjuague con agua

Después del desengrase, los productos pasan por una o más secciones de enjuague.

Las etapas de enjuague eliminan los residuos químicos de limpieza y los contaminantes de la pieza de trabajo antes del siguiente proceso de tratamiento.

Un enjuague eficaz también ayuda a:

• Reducir el arrastre de sustancias químicas

• Limitar la contaminación entre tanques de proceso

• Mantener condiciones de baño más estables.

• Mejorar la consistencia general del pretratamiento

Se pueden incorporar múltiples etapas de enjuague o enjuague en cascada según los requisitos del proceso.

3. Acondicionamiento de superficies

Cuando lo requiera el proceso químico seleccionado, se puede incorporar una etapa de acondicionamiento de la superficie antes del tratamiento de conversión.

En lugar de simplemente aumentar la rugosidad de la superficie, esta etapa se utiliza para establecer una condición de superficie más adecuada y uniforme para el proceso de conversión posterior.

Los requisitos para el acondicionamiento de la superficie dependen del material del sustrato y de la química del pretratamiento seleccionado.

4. Tratamiento de conversión

Después de la limpieza y el enjuague, la superficie del metal puede someterse a un tratamiento de conversión adecuado para mejorar la adhesión del recubrimiento y el rendimiento contra la corrosión.

Dependiendo del sustrato y los requisitos del proyecto, las opciones de tratamiento pueden incluir:

• fosfatado de hierro

• fosfatado de zinc

• Otros procesos de recubrimiento por conversión

• Pasivación donde sea necesario

El proceso químico exacto debe seleccionarse según el material de la pieza de trabajo, la resistencia a la corrosión requerida, las especificaciones del recubrimiento en polvo y los estándares de calidad aplicables.

5. Enjuague final

Después del tratamiento de conversión, un enjuague adicional elimina los residuos químicos no deseados antes del secado.

La configuración del enjuague final se puede diseñar de acuerdo con el proceso químico seleccionado y la calidad de la superficie requerida.

Cuando sea necesario, también se puede incorporar agua purificada o desionizada en las etapas de enjuague finales.

6. Secado por humedad

Antes de entrar en la cabina de pulverización de polvo, se deben eliminar los restos de agua de las piezas tratadas.

La sección de secado proporciona un calentamiento controlado para garantizar que los productos lleguen a la etapa de aplicación del polvo con las superficies suficientemente secas.

La eliminación adecuada de la humedad ayuda a reducir los defectos del recubrimiento y proporciona condiciones estables para la pulverización de polvo electrostático.

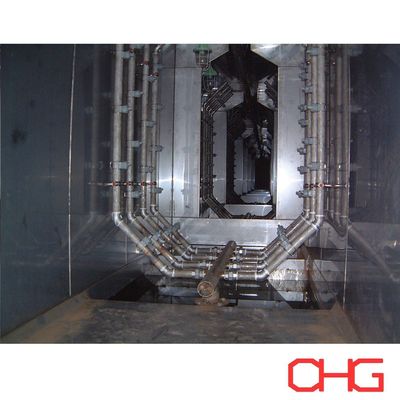

Sistema de circulación de pulverización

La circulación eficiente del líquido es una parte importante del equipo de pretratamiento.

Cada etapa del proceso puede incorporar componentes como:

• Tanques de proceso

• Bombas de circulación

• Tubos de pulverización

• Boquillas de pulverización

• Filtros

• Equipo de calefacción

• Control de nivel de líquido

• Tuberías y válvulas

La disposición de la boquilla rociadora está diseñada según las dimensiones y la geometría de la pieza de trabajo para proporcionar una cobertura de tratamiento eficaz.

La capacidad de la bomba, la presión de pulverización, la cantidad de boquillas y la disposición de las tuberías se seleccionan de acuerdo con los requisitos reales del proceso en lugar de utilizar una configuración estándar fija.

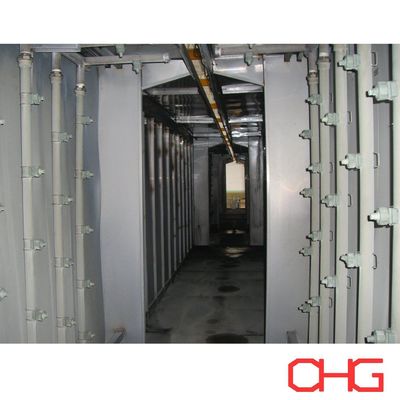

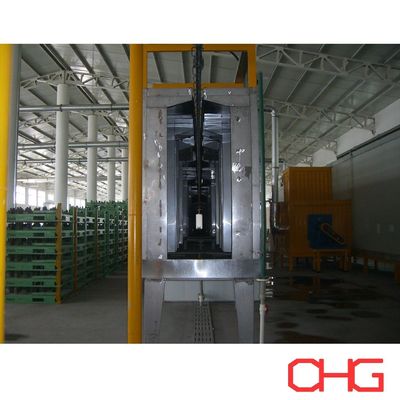

Túnel de pretratamiento cerrado

Las secciones de tratamiento por aspersión generalmente están encerradas dentro de un túnel de pretratamiento para contener los líquidos de aspersión y separar los procesos químicos individuales.

El túnel y los tanques de proceso pueden fabricarse con materiales resistentes a la corrosión adecuados según los químicos utilizados en cada etapa de tratamiento.

El diseño de equipos puede incorporar:

• Puertas de acceso

• Áreas de inspección

• Arreglos de drenaje

• Contención de niebla

• Acceso de mantenimiento

• Separación entre zonas de tratamiento

La longitud total del túnel está determinada por la velocidad del transportador, el tiempo de tratamiento requerido, el número de etapas del proceso y las dimensiones de la pieza de trabajo.

Control automático de procesos

El sistema de pretratamiento se puede integrar con el sistema de control PLC y HMI de la línea de producción.

Dependiendo de los requisitos del proyecto, el sistema puede controlar o monitorear:

• Temperatura del baño

• Funcionamiento de la bomba

• Presión de pulverización

• Nivel de liquido

• Equipo de calefacción

• Operación del transportador

• Secuencia del proceso

• Estado del equipo

• Condiciones de alarma

La concentración de productos químicos también se puede controlar o gestionar utilizando instrumentos y sistemas de dosificación de productos químicos adecuados cuando sea necesario.

El control centralizado ayuda a mantener condiciones operativas repetibles y simplifica la gestión de la producción.

Principales ventajas

• Limpieza eficiente de superficies:La circulación de alta presión y las boquillas rociadoras correctamente dispuestas proporcionan una limpieza y un tratamiento químico eficaces para los componentes metálicos transportados continuamente.
• Calidad consistente del pretratamiento:Las condiciones controladas del proceso ayudan a mantener una preparación de superficie repetible antes de la aplicación del polvo.
• Adhesión del revestimiento mejorada:La eliminación de la contaminación y la aplicación del tratamiento de conversión adecuado crean un sustrato adecuado para el posterior recubrimiento en polvo.
• Protección contra la corrosión mejorada:Un proceso de pretratamiento correctamente seleccionado puede contribuir significativamente a la resistencia a la corrosión de todo el sistema de revestimiento.
• Producción Continua:El pretratamiento por pulverización se integra fácilmente con las líneas transportadoras de recubrimiento en polvo, lo que permite que las piezas de trabajo se muevan continuamente desde el tratamiento de la superficie hasta el secado y la aplicación del polvo.
• Configuración de proceso flexible:El número de etapas de tratamiento, los procesos químicos, las dimensiones del túnel, el sistema de pulverización y el nivel de automatización se pueden adaptar a la aplicación específica.

Aplicaciones típicas

Los sistemas de pretratamiento por pulverización se pueden utilizar para una amplia variedad de productos metálicos industriales, incluidos:

• Componentes automotrices

• Armarios y armarios eléctricos.

• Muebles metálicos

• Bastidores y estanterías de almacenamiento

• Componentes de climatización

• Piezas de maquinaria

• Equipo agrícola

• Puertas y marcos metálicos.

• Productos fabricados de acero

• Componentes metálicos industriales en general.

Se pueden desarrollar diferentes configuraciones de proceso para acero, acero galvanizado, aluminio y otros sustratos adecuados.

Soluciones de pretratamiento de pulverización personalizadas

Cada sistema de pretratamiento está diseñado de acuerdo con los productos del cliente y el rendimiento del recubrimiento requerido.

La información importante para el diseño del sistema incluye:

• Material de la pieza de trabajo

• Dimensiones máximas y peso

• Condición de la superficie antes del tratamiento.

• Capacidad de producción requerida

• Velocidad del transportador

• Rendimiento requerido contra la corrosión

• Proceso químico de pretratamiento

• Dimensiones disponibles de fábrica

• Calidad del agua y condiciones de suministro.

• Fuente de energía para calefacción

• Requisitos de tratamiento de aguas residuales

• Nivel de automatización requerido

Con base en estos parámetros, podemos desarrollar una solución personalizada que cubra el proceso de pretratamiento, el túnel de aspersión, los tanques de proceso, las bombas de circulación, la disposición de las boquillas, el sistema de calefacción, la sección de secado de humedad, el sistema de control y la integración con la línea completa de recubrimiento en polvo.

Contáctenos con su pieza de trabajo y la información de producción para una propuesta personalizada de sistema de pretratamiento por aspersión.
