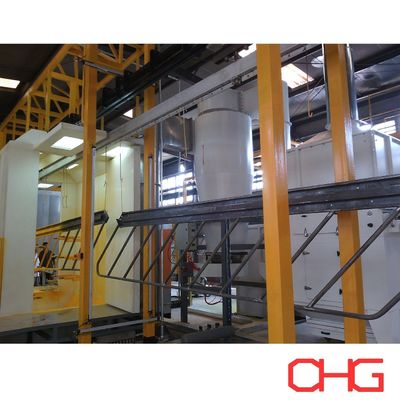

Línea automática de recubrimiento en polvo con sistema de transporte Power and Free para soluciones flexibles de recubrimiento de componentes metálicos industriales

Línea de producción automática de recubrimiento de polvo con potencia y transportador libre

Solución de revestimiento industrial flexible para diversos componentes metálicos

Esta línea de producción automática de recubrimiento en polvo está diseñada para componentes metálicos con diferentes dimensiones, formas y características estructurales.El sistema combina la aplicación automática de polvo con el manejo flexible de materiales para proporcionar una calidad de recubrimiento estable y una producción eficiente para una amplia gama de productos industriales.

La cabina de pulverización está construida con material PVC duradero, que proporciona una buena resistencia química y un rendimiento confiable en entornos de recubrimiento industriales.

Para la aplicación de polvo, las pistolas de pulverización electrostáticas automáticas se combinan con estaciones de retoque manual.Mientras que la fumigación manual proporciona una cobertura adicional para las esquinas, áreas empotradas y geometrías complejas de la pieza.

La línea adopta un sistema de transporte aéreo Power y Free, mientras que la carga y descarga se realizan manualmente.flexibilidad en la producción, y el manejo eficiente de la pieza de trabajo.

Principales características

• Apto para piezas metálicas de diversos tamaños y formas

• Cabina de pulverización de PVC

• Aplicación automática de polvo electrostático

• Pulverización manual de retoque adicional

• Transporte aéreo de potencia y libre

• Carga y descarga manuales

• Arreglo de producción flexible

• Ingeniería personalizada según los requisitos de la pieza de trabajo

Pulverización automática y manual de polvo

La sección de pulverización combina pistolas de pulverización automáticas con capacidad de recubrimiento manual.

La pulverización automática proporciona una aplicación repetida de polvo en las superficies principales de la pieza de trabajo, lo que ayuda a mejorar la eficiencia de producción y la consistencia del recubrimiento.

Para los componentes con estructuras complicadas, los operadores pueden realizar una pulverización manual de retoque en áreas tales como:

• Esquinas y bordes

• Procesos empotrados

• Áreas soldadas

• Superficies irregulares

• Lugares de difícil acceso

Esta configuración híbrida permite a la línea de producción procesar una mayor variedad de productos manteniendo una calidad de acabado estable.

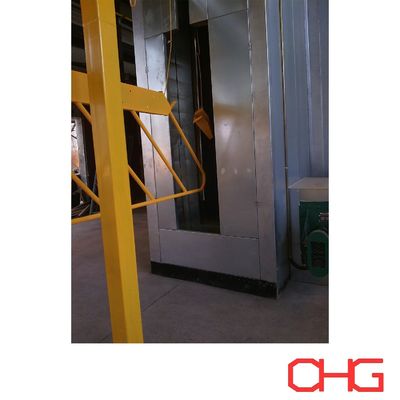

Cuarto de pulverización de PVC

La cabina de polvo utiliza una estructura de PVC diseñada para aplicaciones industriales de recubrimiento en polvo.

La configuración de la cabina se puede diseñar de acuerdo con:

• Dimensiones máximas de la pieza de trabajo

• Número de pistolas automáticas de pulverización

• Requisitos para la fumigación manual

• Disposición del transportador

• Método de recuperación del polvo

• Capacidad de producción necesaria

Los sistemas de extracción y recuperación trabajan en conjunto con la cabina para mantener un entorno de pulverización adecuado y recoger el polvo excesivamente pulverizado.

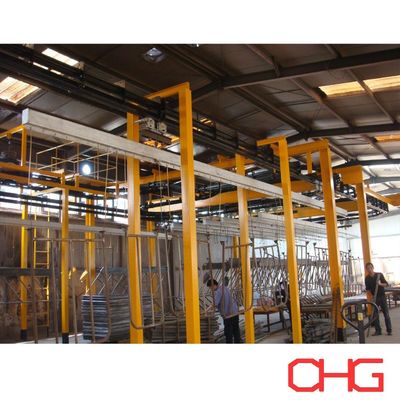

Transporte aéreo de energía y libre

La línea de producción utiliza un transportador de potencia y libre para transportar piezas de trabajo a través de diferentes secciones del proceso.

A diferencia de un transportador convencional en movimiento continuo, un sistema Power and Free proporciona una mayor flexibilidad en el control del movimiento del transportador y el flujo de producción.

Dependiendo del diseño del proceso, los portadores pueden ser:

• Transporte entre etapas de producción

• Parado en las posiciones designadas

• Acumulado cuando sea necesario

• Liberación de acuerdo con los requisitos del proceso

Esta flexibilidad es particularmente útil cuando diferentes secciones de procesamiento requieren diferentes tiempos de funcionamiento.

El enrutamiento del transportador, el espaciamiento del transportador, el diseño de la percha, la capacidad de carga y la velocidad de operación se adaptan de acuerdo con las piezas reales y los requisitos de producción.

Carga y descarga manuales

Las piezas de trabajo se cargan manualmente en el sistema de transporte y se extraen de él en estaciones designadas.

El manejo manual proporciona una mayor adaptabilidad cuando la línea de producción procesa componentes con diferentes dimensiones, formas o requisitos de colgamiento.

Las perchas y los accesorios adecuados pueden diseñarse de acuerdo con la geometría del producto para garantizar un transporte estable y un posicionamiento adecuado durante la fumigación y curado del polvo.

Flujo del proceso de recubrimiento en polvo

Una línea de producción típica de recubrimiento en polvo consta de las siguientes etapas principales:

Preparación de la superficie → Tratamiento previo → Secado → Fumigación de polvo → Curado → Refrigeración → Inspección de calidad

1Preparación de la superficie

Antes del pretratamiento químico y de la aplicación de polvo, las piezas de trabajo metálicas deben limpiarse adecuadamente.

El objetivo de la preparación de la superficie es eliminar contaminantes tales como:

• Aceite de oliva

• Grasa

• Polvo

• La suciedad

• Residuos de transformación

• Otras contaminaciones superficiales

Un sustrato limpio proporciona una base fiable para los procesos de pretratamiento y recubrimiento posteriores.

2Pre-tratamiento

Después de la limpieza inicial, las piezas de trabajo se someten a un tratamiento previo químico adecuado.

El proceso específico se selecciona de acuerdo con el material del sustrato, la condición de la superficie y el rendimiento de corrosión requerido.

Las etapas típicas pueden incluir:

• Desengrasado

• Enjuague con agua

• Acondicionamiento de la superficie

• Tratamiento por fosfatado u otro tratamiento de conversión

• Enjuague final

El tratamiento previo adecuado ayuda a mejorar la adhesión del revestimiento y mejora la resistencia a la corrosión del sistema de revestimiento terminado.

3Se está secando.

Tras el pretratamiento, se elimina la humedad residual antes de rociar el polvo.

Las piezas de trabajo pasan por una sección de secado donde el calentamiento controlado proporciona una superficie suficientemente seca para la aplicación de polvo electrostático.

El secado adecuado ayuda a prevenir los defectos de revestimiento relacionados con la humedad y contribuye a una calidad de acabado constante.

4Aplicación de polvo electrostático

Las piezas preparadas entran en la cabina de pulverización.

Las partículas de polvo se cargan electrostáticamente por las pistolas de pulverización y se atraen a las piezas metálicas a tierra, formando una capa uniforme de polvo sobre las superficies requeridas.

Las armas automáticas realizan la operación principal de pulverización, mientras que el retoque manual se puede utilizar cuando se necesita una cobertura adicional.

El sistema de pulverización combinado proporciona:

• Distribución constante del polvo

• espesor de revestimiento estable

• Aplicación eficiente

• Mejora de la cobertura de los componentes complejos

• Manejo flexible de los diferentes productos

5. Curado en polvo

Después de la aplicación del polvo, las piezas de trabajo recubiertas se transportan al horno de curado.

Bajo condiciones de calentamiento controlado, el revestimiento en polvo se derrite, fluye y se enlaza químicamente para formar una película de revestimiento continua y duradera.

Los parámetros de curado se determinan de acuerdo con factores tales como:

• Especificación del polvo

• Material de la pieza de trabajo

• espesor del metal

• Geometría del producto

• Rendimiento del revestimiento requerido

El curado correcto es esencial para lograr la apariencia y las propiedades mecánicas requeridas del revestimiento terminado.

6- El enfriamiento.

Después de salir del horno de curado, los componentes recubiertos entran en la fase de enfriamiento.

Las piezas de trabajo se enfrían lo suficiente como para estabilizar el recubrimiento y permitir una manipulación segura durante la inspección y la descarga.

7Inspección de calidad

Los componentes acabados se someten a inspección de acuerdo con las especificaciones de recubrimiento requeridas.

Los elementos de inspección típicos incluyen:

• espesor del revestimiento

• Apariencia de la superficie

• Uniformidad del revestimiento

• Adhesión

• Color y brillo

• Defectos visibles del revestimiento

Los productos calificados pueden proceder a la descarga, ensamblaje, embalaje o procesos de fabricación posteriores.

Diseño personalizado de la línea de recubrimiento de polvo

Cada proyecto de recubrimiento en polvo tiene diferentes requisitos.y condiciones de fábrica disponibles.

La información importante para la elaboración de una propuesta técnica incluye:

• Material de la pieza de trabajo

• Dimensiones máximas del producto

• Peso máximo de la pieza de trabajo

• Capacidad de producción necesaria

• Dibujos o fotografías del producto

• Requisitos de pretratamiento

• Requisitos de rendimiento del revestimiento

• Número de colores y frecuencia de cambio de color

• Diseño de la fábrica y espacio disponible

• Fuentes de energía disponibles

• Nivel de automatización requerido

Basándonos en estos parámetros, podemos desarrollar una solución personalizada que cubra el sistema de pretratamiento, el transportador de energía y libre, la cabina de rociado de PVC, el equipo de aplicación de polvo, el sistema de curado,y el diseño general de la línea de producción.

Póngase en contacto con nosotros con sus especificaciones de producto y requisitos de producción para una propuesta y cotización de línea de recubrimiento de polvo personalizada.
