Línea de recubrimiento superior en polvo para perfiles de aluminio de varios tamaños Datos técnicos personalizados

Línea automática de recubrimiento en polvo para perfiles de aluminio

Sistema de recubrimiento de alta eficiencia para extrusiones de aluminio

Esta línea de producción automática de recubrimiento en polvo está desarrollada para el acabado superficial de perfiles de aluminio con diferentes longitudes, secciones transversales y diseños estructurales.El sistema combina la aplicación automática de polvo con la capacidad de retoque manual, ofreciendo una solución práctica para los fabricantes que procesan productos de aluminio tanto estándar como personalizados.

Las piezas de trabajo se transportan a través de la línea de producción por un sistema de transporte aéreo, con carga y descarga manuales en estaciones designadas.Esta disposición proporciona un manejo fiable del material manteniendo la flexibilidad requerida para diferentes especificaciones de perfiles y lotes de producción.

Pulverización automática con retoque manual

La sección de aplicación de polvo combina pistolas de pulverización electrostáticas automáticas con pulverización manual complementaria.

Las armas automáticas proporcionan una deposición de polvo eficiente y repetible en las superficies principales, mientras que los operadores pueden revestir manualmente las áreas que son más difíciles de alcanzar, como:

• Las ranuras profundas

• Esquinas y bordes

• Secciones transversales complejas

• Superficies encasilladas

• Estructuras de perfiles irregulares

Esta combinación ayuda a mantener la consistencia del revestimiento sin sacrificar la flexibilidad cuando los diseños del producto cambian.

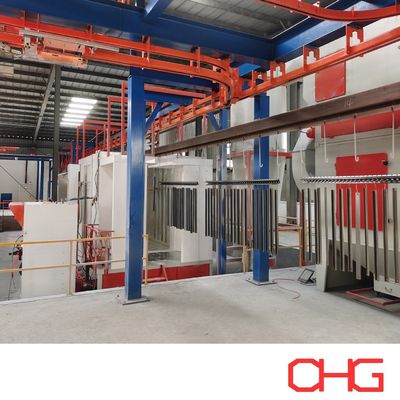

Sistema de manipulación de materiales en el aire

El transportador aéreo transporta continuamente perfiles entre las diferentes secciones de procesamiento, reduciendo el manejo innecesario y mejorando el flujo general de producción.

El sistema ofrece varias ventajas:

• Utilización eficiente del espacio del taller

• Transporte estable de la pieza de trabajo

• Conexión continua entre las etapas de procesamiento

• Adaptabilidad a diferentes longitudes de perfil

• Enrutamiento flexible del transportador según el diseño de la fábrica

La velocidad del transportador, el espaciamiento de los hangares, la capacidad de carga y la ruta se pueden diseñar de acuerdo con la producción requerida y las especificaciones de la pieza de trabajo.

Proceso completo de recubrimiento en polvo

1Limpieza y preparación de la superficie

Antes del tratamiento químico, los perfiles de aluminio se limpian para eliminar aceites, polvo, residuos de procesamiento y otros contaminantes.

Un sustrato debidamente limpio es esencial para lograr resultados fiables de pretratamiento y una fuerte adhesión del revestimiento.

2Tratamiento previo químico

Los perfiles limpiados se someten a un proceso de conversión química adecuado para mejorar la protección contra la corrosión y preparar la superficie para el recubrimiento en polvo.

Dependiendo de la especificación del producto y del rendimiento requerido, el sistema de pretratamiento podrá incorporar:

• Desengrasado

• Enjuague

• Acondicionamiento de la superficie

• Conversión de cromatos

• Tratamiento de conversión libre de cromo

• Otros procesos de pretratamiento del aluminio

El proceso exacto se selecciona de acuerdo con la aleación de aluminio, la especificación de revestimiento y el rendimiento de corrosión requerido.

3. Seca por humedad

Después del pretratamiento y enjuague, las piezas de trabajo entran en un horno de secado donde se elimina el agua residual.

El secado adecuado evita los defectos de revestimiento relacionados con la humedad y proporciona una superficie estable para la aplicación de polvo electrostático.

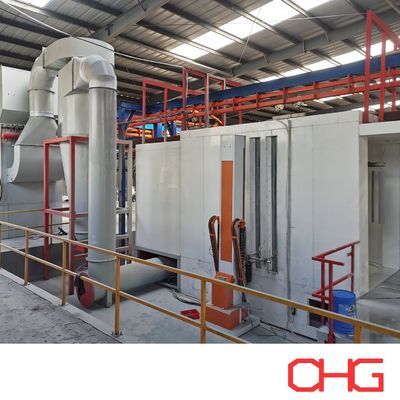

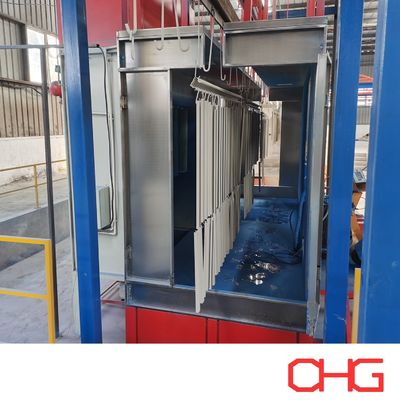

4. Pulverización electrostática

Los perfiles secos se introducen en la cabina de pulverización para su recubrimiento.

Las partículas de polvo cargadas electrostáticamente se atraen a las piezas de trabajo a tierra, produciendo una capa de recubrimiento uniforme.mientras que el retoque manual se puede utilizar cuando se requiere una cobertura adicional.

El sistema de pulverización se puede configurar de acuerdo con los requisitos de producción, incluida la cantidad de cañón, la disposición del reciprocador, la configuración de la cabina y el método de recuperación de polvo.

5. Curado térmico

Después de la aplicación del polvo, los perfiles se transportan al horno de curado.

Bajo temperatura y tiempo de residencia controlados, el polvo se derrite, fluye y se une para formar una película protectora continua con las propiedades mecánicas y decorativas requeridas.

6- El enfriamiento.

Los perfiles terminados se enfrían después de salir del horno de curado para estabilizar el revestimiento y permitir un manejo seguro aguas abajo.

7Inspección final

Antes de la descarga o el embalaje, la calidad del revestimiento puede evaluarse de acuerdo con las especificaciones requeridas, que incluyen:

• espesor de la película

• Color y apariencia

• Defectos de la superficie

• Adhesión

• Uniformidad del revestimiento

• Calidad general del acabado

Principales ventajas del sistema

• Apto para una amplia variedad de diseños de perfiles de aluminio

• La pulverización automática mejora la productividad y la repetibilidad

• El retoque manual proporciona flexibilidad para superficies complicadas

• El transporte aéreo optimiza la utilización del taller

• La configuración del proceso puede adaptarse a diferentes estándares de recubrimiento

• El diseño de equipos modulares permite la personalización de acuerdo con los requisitos de producción

Diseñado en función de sus necesidades de producción

En lugar de utilizar una configuración estándar fija, cada línea de recubrimiento en polvo de perfiles de aluminio se puede diseñar de acuerdo con la aplicación real.

Los factores clave de diseño incluyen:

• Dimensiones y peso máximos del perfil

• Capacidad de producción necesaria

• Número y frecuencia de cambios de color

• Especificaciones del pretratamiento

• Requisitos de rendimiento del recubrimiento en polvo

• Dimensiones de fábrica disponibles

• Energía de calefacción preferida

• Nivel de automatización requerido

Sobre la base de estos parámetros, podemos desarrollar la configuración de proceso adecuada, el diseño del equipo, la disposición del transportador y la solución de automatización para su planta de producción.

Póngase en contacto con nosotros con su producto e información de producción para una propuesta de línea de recubrimiento en polvo de perfil de aluminio personalizado.
