Línea automática de recubrimiento en polvo para gabinetes de chapa metálica con cabina de pulverización duradera y procesos de ensamblaje auxiliares

Línea de producción automática de recubrimiento en polvo para componentes de gabinetes de acero al carbono

Solución de recubrimiento de alta eficiencia para la fabricación de gabinetes de chapa metálica

Esta línea de producción automática de recubrimiento de polvo está desarrollada para componentes de gabinetes de acero al carbono, incluyendo gabinetes eléctricos, cuerpos de gabinetes de control, paneles de puertas,y otras estructuras fabricadas de chapa metálicaEl sistema integra la preparación de superficies, el manejo automatizado de materiales, la aplicación electrostática de polvo, el curado, la preparación de materiales y la preparación de materiales.y procesos de ensamblaje auxiliares para lograr un rendimiento de recubrimiento estable y una producción eficiente.

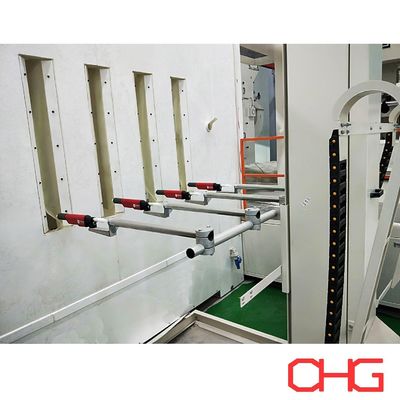

La cabina de pulverización está construida con material de PVC duradero, que ofrece una excelente resistencia química y fiabilidad operativa a largo plazo.El sistema de recubrimiento combina la fumigación electrostática automática con las operaciones de retoque manual, garantizando una cobertura completa de polvo en áreas complejas como esquinas, bordes, secciones soldadas y estructuras empotradas.

Configuración de la línea de producción integrada

El sistema de producción incluye múltiples secciones funcionales para optimizar el proceso de fabricación completo:

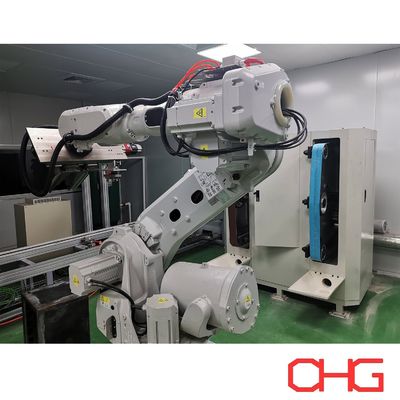

• Sistema robótico de rectificación de costuras de soldadura

• Estaciones manuales de acabado de superficies

• Proceso de pretratamiento químico

• Sistema de secado

• Aplicación y lijado manuales de masilla

• Sistema automático de rociado de polvo

• Estaciones de retoque de revestimiento manual

• Horno de curado en polvo

• Sección de refrigeración

• Sistema de asistencia para el montaje

Para un flujo de material eficiente, la línea adopta una configuración de transporte dual:

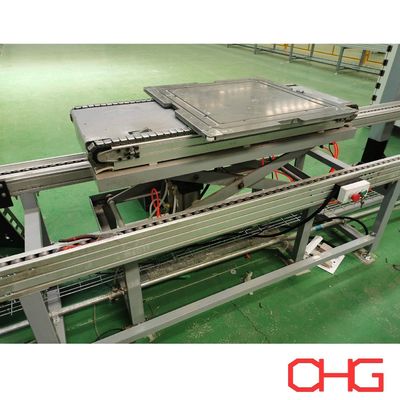

• Transportador de tierra de tipo deslizante para pretratamiento y transporte de componentes pesados

• Sistema de transporte aéreo para recubrimiento de polvo, curado y movimiento continuo de producción

Este diseño mejora la estabilidad del proceso al tiempo que permite el manejo flexible de diferentes estructuras de gabinetes.

Flujo típico del proceso de producción

Carga del manipulador

↓

Grinding de soldadura robótica y acabado de superficie manual

↓

Tratamiento de la superficie con fosfato

↓

Seca por humedad (40-50°C)

↓

Aplicación manual de masilla

↓

Secado con masilla

↓

Grillado manual de masilla

↓

Almacenamiento en búfer de pieza de trabajo

↓

Transferencia mecánica

↓

Eliminación electrostática del polvo

↓

Fumigación automática de polvo + retoque manual

↓

Curado en polvo (200°C, 18 min)

↓

Refrigeración por aire

↓

Instalación de las ruedas

↓

Transferencia asistida por AGV

Principales características

Aplicación automática y manual de polvo híbrido

El sistema de rociado automático garantiza una distribución estable del polvo y un espesor de recubrimiento constante.mientras que las operaciones de retoque manual proporcionan una cobertura adicional para geometrías complejas y áreas que requieren un acabado detallado.

Sistema eficiente de preparación de la superficie

Los procesos de molienda robótica y de acabado manual eliminan eficazmente las marcas de soldadura, los defectos superficiales y los contaminantes, mejorando la adhesión del recubrimiento y la calidad de la apariencia final.

Arreglo de transporte flexible

La combinación de los sistemas de transporte terrestre y aéreo proporciona un transporte optimizado para las diferentes etapas de producción,soportando tanto las estructuras pesadas de los gabinetes como las operaciones de recubrimiento continuo.

Rendimiento de curado fiable

El horno de curado mantiene aproximadamente 200 °C durante 18 minutos, lo que permite que el revestimiento en polvo se derrita completamente, fluya y se enlace en una película protectora duradera con un excelente rendimiento mecánico.

Capacidad de producción adaptable

El sistema se puede personalizar de acuerdo con:

• Dimensiones y peso del armario

• Requisitos de capacidad de producción

• Limitaciones del diseño de la fábrica

• Nivel de automatización requerido

• Normas de acabado de superficies

Proceso de recubrimiento en polvo

1Preparación de la superficie

Antes de recubrir, los componentes del gabinete se muelen, limpian y eliminan el polvo para eliminar los residuos de soldadura, el aceite y los contaminantes de la superficie.Esto crea una base adecuada para una fuerte adhesión del polvo.

2Pre-tratamiento

Se aplica un pretratamiento químico para mejorar la resistencia a la corrosión y mejorar la unión entre el sustrato de acero al carbono y la capa de recubrimiento en polvo.

3Se está secando.

Después del pretratamiento, las piezas se secan para eliminar la humedad residual y garantizar condiciones óptimas para la aplicación de polvo electrostático.

4. Revestimiento electrostático en polvo

Las partículas de polvo cargadas se pulverizan sobre piezas de trabajo a tierra con pistolas de pulverización automáticas.

5. Curado en polvo

Los componentes recubiertos entran en el horno de curado, donde el calor hace que las partículas de polvo se derritan y se crucen químicamente, formando una película de recubrimiento continua, duradera y resistente a la corrosión.

6- El enfriamiento.

Después del curado, el enfriamiento controlado estabiliza la superficie del revestimiento y prepara los componentes para su montaje o posterior manipulación.

7Inspección de calidad

Los productos terminados se inspeccionan para:

• espesor del revestimiento

• Apariencia de la superficie

• Rendimiento de adherencia

• Consistencia general del revestimiento

garantizar que los productos finales cumplen los estándares de calidad exigidos.

Proporcionamos soluciones de línea de producción de recubrimiento de polvo personalizadas de acuerdo con las características de su producto, los requisitos de producción y las condiciones de la fábrica.Póngase en contacto con nosotros para una propuesta técnica a medida para su proyecto de revestimiento de gabinetes de acero al carbono.
