Línea de producción de recubrimiento en polvo para componentes de gabinetes de acero al carbono

Diseñado para la fabricación de gabinetes de acero al carbono

Esta línea de producción automática de recubrimiento en polvo está especialmente diseñada para recubrir componentes de gabinetes de acero al carbono, incluidos cuerpos de gabinetes, paneles de puertas y otras piezas fabricadas de chapa metálica. El sistema combina el manejo automatizado de materiales, la preparación de superficies, el recubrimiento en polvo electrostático y el curado para ofrecer una alta calidad de recubrimiento, una excelente resistencia a la corrosión y una eficiencia de producción confiable.

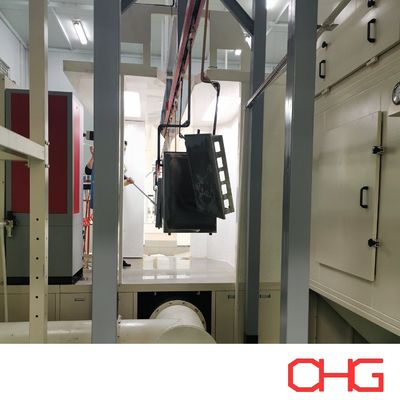

La cabina de pintura está fabricada con material de PVC de alta calidad, lo que proporciona una excelente resistencia a la corrosión y una larga vida útil. La pulverización electrostática automática se combina con estaciones de retoque manuales para garantizar una cobertura completa del recubrimiento en geometrías complejas, esquinas y áreas empotradas.

Configuración de la línea de producción

La línea de producción incorpora múltiples estaciones de procesamiento automatizadas, que incluyen:

• Rectificado robótico de cordones de soldadura

• Acabado superficial manual

• Pretratamiento de superficies

• Aplicación de masilla y lijado.

• Recubrimiento en polvo electrostático

• Curado a alta temperatura

• Enfriamiento

• Asistencia de montaje final

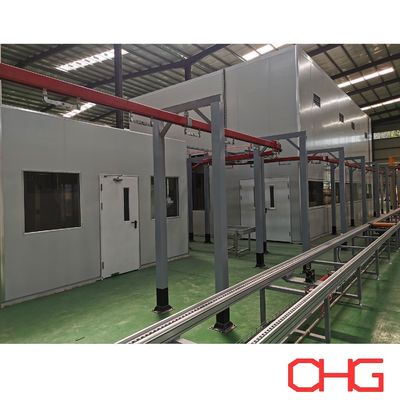

La sección de pretratamiento utiliza un transportador terrestre tipo patín para un manejo estable de piezas de trabajo pesadas, mientras que la sección de recubrimiento adopta un sistema de transportador aéreo que opera a una velocidad constante para garantizar una calidad de recubrimiento constante y eficiencia de producción.

Proceso de producción típico

Carga del manipulador

↓

Rectificado robótico y manual

↓

Tratamiento con solución fosfatante

↓

Secado (40–50°C)

↓

Aplicación manual de masilla

↓

Secado de masilla

↓

Lijado de masilla

↓

Acumulación de búfer

↓

Transferencia Mecánica

↓

Eliminación de polvo

↓

Recubrimiento en polvo automático + retoque manual

↓

Curado (200°C, 18 min)

↓

Refrigeración por aire

↓

Instalación de ruedas

↓

Descarga asistida por AGV

Características clave

• Recubrimiento en polvo híbrido, automático y manual

Las pistolas rociadoras automáticas brindan una calidad de recubrimiento constante, mientras que las estaciones de retoque manuales garantizan una cobertura completa de bordes, esquinas y áreas de difícil acceso.

• Configuración de transportador dual

La combinación de un transportador deslizante para pretratamiento y un transportador aéreo para recubrimiento en polvo mejora la eficiencia del manejo de materiales y la flexibilidad de producción.

• Preparación de superficies automatizada

El esmerilado robótico y el acabado de superficies cuidadosamente controlado mejoran la adhesión del recubrimiento y reducen el trabajo manual.

• Curado en polvo estable

El horno de curado funciona a aproximadamente 200 °C durante 18 minutos, lo que produce un recubrimiento en polvo duradero, suave y resistente a los impactos.

• Producción flexible

El sistema puede acomodar componentes de gabinetes de diferentes dimensiones y admite varias capacidades de producción según los requisitos del cliente.

Proceso de recubrimiento en polvo

1. Preparación de la superficie:El esmerilado, la limpieza y la eliminación del polvo eliminan los residuos de soldadura, la grasa y los contaminantes para garantizar una excelente adhesión del recubrimiento.
2. Pretratamiento:El pretratamiento químico prepara la superficie del acero al carbono y mejora la resistencia a la corrosión antes de la aplicación del polvo.
3. El secado:La humedad residual se elimina antes del recubrimiento para garantizar una superficie limpia y seca.

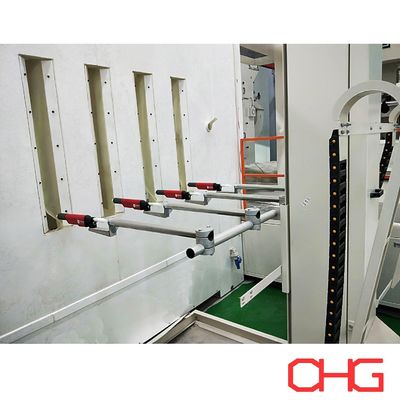

4. Recubrimiento en polvo electrostático:El polvo cargado electrostáticamente se aplica mediante pistolas pulverizadoras automáticas con retoque manual cuando sea necesario, lo que garantiza un espesor de película uniforme.
5. Curación:Las piezas de trabajo recubiertas pasan a través de un horno de curado, donde el polvo se funde, fluye y se reticula químicamente para formar una capa protectora duradera.
6. Enfriamiento:La refrigeración controlada estabiliza el recubrimiento y prepara las piezas para el montaje posterior.
7. Inspección de calidad:Los componentes terminados se inspeccionan para determinar el espesor del recubrimiento, la apariencia, la adhesión y la calidad general del recubrimiento antes del envío.
