Línea de recubrimiento en polvo diseñada para armarios de control eléctrico de hierro, rociado automático y recubrimiento manual para acabados detallados

Línea automática de recubrimiento en polvo para gabinetes de control eléctrico de hierro

Diseñado para la fabricación de gabinetes eléctricos

Esta línea automática de recubrimiento en polvo está diseñada para el acabado de superficies de gabinetes de control eléctrico de hierro, paneles de gabinetes y conjuntos de láminas metálicas fabricadas. Diseñado para ofrecer una calidad de recubrimiento constante y un rendimiento de producción confiable, el sistema combina la aplicación automatizada de polvo con estaciones de retoque manuales para garantizar una cobertura completa de estructuras complejas de gabinetes.

La línea de producción utiliza un sistema transportador aéreo suspendido para el manejo continuo de materiales, lo que la hace adecuada tanto para la producción en masa como para la fabricación flexible.

Sistema de recubrimiento en polvo integrado

La línea incorpora múltiples etapas de procesamiento en un flujo de trabajo de producción continuo, que incluye:

• Carga manual

• Pretratamiento por pulverización

• El secado

• Recubrimiento en polvo automático

• retoque manual

• Curado en polvo

• Enfriamiento

• Descarga manual

Cada proceso se coordina cuidadosamente para maximizar la eficiencia de la producción y al mismo tiempo mantener una calidad de recubrimiento estable.

Flujo de trabajo de producción

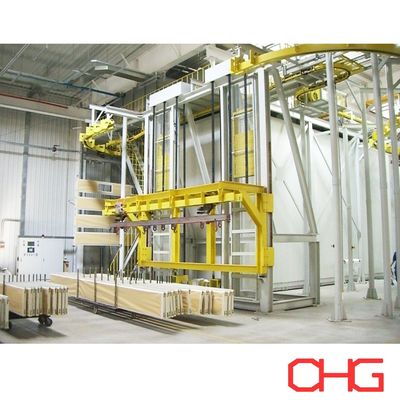

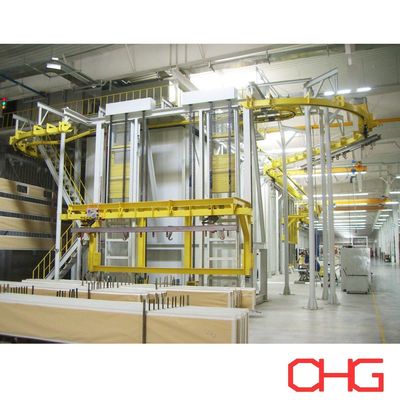

Las piezas se cargan en el transportador aéreo mediante carga manual asistida por un ascensor. Durante el pretratamiento, el transportador avanza a través de cada estación de pulverización, lo que permite que la limpieza y el tratamiento químico se completen individualmente.

Después de eliminar la humedad, los gabinetes ingresan a la cabina automática de recubrimiento en polvo, donde las piezas de trabajo viajan continuamente a aproximadamente 1,5 m/min. Las pistolas rociadoras automáticas brindan una cobertura de recubrimiento uniforme, mientras que los operadores manuales realizan rociados adicionales en esquinas, áreas empotradas y otras secciones difíciles de recubrir.

Luego, las piezas recubiertas pasan por el horno de curado, seguido de un enfriamiento natural antes de llegar a la estación de descarga, donde se completa la descarga manual asistida por ascensor.

Características del equipo

• Cabina de pintura en polvo de PP:La cabina de pintura está fabricada con polipropileno (PP) de alta calidad, lo que proporciona una excelente resistencia a la corrosión, durabilidad química y fácil mantenimiento para operaciones industriales a largo plazo.
• Aplicación de polvo automática y manual

La combinación de pulverización electrostática automática y retoque manual garantiza:

• • Espesor de recubrimiento uniforme

  • Excelente cobertura de bordes

  • Recubrimiento completo de estructuras de gabinetes complejas

  • Aspecto de superficie mejorado

  • Reducción del desperdicio de polvo

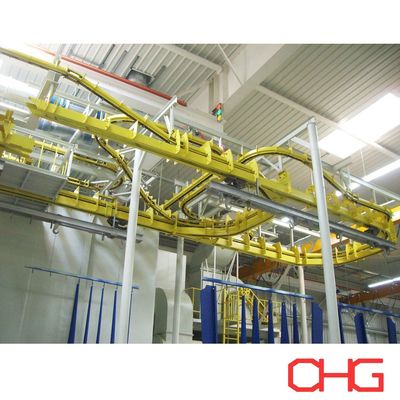

  • Sistema transportador suspendido

El transportador aéreo proporciona un transporte confiable durante todo el proceso de producción y al mismo tiempo optimiza el espacio de la fábrica. Su funcionamiento estable respalda la producción continua y simplifica el manejo de la pieza de trabajo.

Proceso de recubrimiento en polvo

1. Preparación de la superficie:Antes del recubrimiento, los componentes del gabinete se limpian minuciosamente para eliminar aceite, polvo, residuos de soldadura y otros contaminantes, creando una superficie ideal para la adhesión del polvo.
2. Pretratamiento químico:El pretratamiento puede incluir desengrasado, fosfatado u otros procesos de recubrimiento de conversión para mejorar la resistencia a la corrosión y fortalecer la unión entre el sustrato y el recubrimiento en polvo.
3. El secado:Después del pretratamiento, las piezas de trabajo se secan completamente para eliminar la humedad residual antes de ingresar a la cabina de recubrimiento en polvo.
4. Aplicación de polvo electrostático:El polvo cargado electrostáticamente se aplica uniformemente a las superficies de los gabinetes conectados a tierra mediante pistolas rociadoras automáticas, mientras que la pulverización manual garantiza una cobertura completa de los bordes, esquinas y áreas empotradas.
5. Curado en polvo:Los componentes recubiertos ingresan a un horno de curado donde el polvo se funde, fluye y se reticula químicamente para formar una capa protectora suave, resistente a los impactos y duradera.
6. Enfriamiento:El enfriamiento controlado estabiliza el recubrimiento curado antes de que las piezas procedan a la descarga.
7. Inspección final:Los gabinetes terminados se inspeccionan para determinar el espesor del revestimiento, la apariencia de la superficie, la adhesión y la calidad general del revestimiento para garantizar que cumplan con las especificaciones del cliente.

Soluciones de ingeniería personalizadas

Cada línea de recubrimiento en polvo está diseñada a medida de acuerdo con las dimensiones de su gabinete, la capacidad de producción, los requisitos de recubrimiento y el diseño de la fábrica. Podemos personalizar el sistema de pretratamiento, la configuración del transportador, el equipo de recuperación de polvo, el horno de curado y el nivel de automatización para brindar una solución completa que maximice la productividad y el rendimiento del recubrimiento.

Contáctenos hoy para obtener una propuesta técnica personalizada y una solución de recubrimiento en polvo llave en mano para la fabricación de gabinetes de control eléctrico.
